Tutorial pour un refroidissement efficace

Comme vous le savez, ou pas, votre PC est une source de chaleur permanente au même registre que votre radiateur ou votre cheminée. A l'origine de cette chaleur, plusieurs composants : le CPU, la carte graphique et le chipset. Les disques durs, RAM et autres lecteurs DVD chauffent peu ou pas, cependant il faudra pour certains les refroidir pour éviter qu'un des trois composants chauffe-PC ne viennent les endommager.

Pour éviter que votre machine ne se transforme en cocon de chaleur, et par la même occasion en cercle vicieux pour les composants, il vous d'une part refroidir les composants qui créent la chaleur et ceux qui la subissent dangereusement, et d'autre part évacuer la chaleur qui s'accumulent entre les parois de votre boîtier, c'est à dire créer un flux d'air.

Le refroidissement dit "de base"

Il existe plusieurs moyens de refroidir les composants qui chauffent. Le premier, dit actif, consiste à envoyer de l'air frais via un ventilateur sur le composant même. Le deuxième, passif, fonctionne avec un radiateur. Attention, ce radiateur là a pour but de transmettre la chaleur du composant vers l'extérieur, mais en aucun cas de réchauffer votre machine^^. Alors que les CPU et les cartes graphiques dignes de ce nom (n'est ce pas Franck) aiment à combiner les deux systèmes (appelés alors ventirads, logique), les cartes mères quant à elles préfèrent le passif, les fabricants ne posant maintenant quasiment que des radiateurs, prenant des dimensions de plus en plus importantes, sur leurs produits.

Heureusement, nous vivons dans une société où tout est interchangeable, c'est pourquoi la quasi totalité de vos systèmes de refroidissement peuvent être changés, moyennant des sommes pour le moins modiques. En effet, même si je ne vois personnellement que peu d'intérêt à changer le ventirad d'une carte graphique ou le radiateur chipset, les performances médiocres des ventirads CPU d'origine, aussi bien chez Intel que chez AMD, ne font que conforter nos positions quant à la nécessité d'économiser quelques euros pour l'achat d'un ventirad digne de ce nom. Vous trouverez de nombreux produits chez différents constructeurs, citons l'autrichien Noctua, mais aussi tous les autres : Cooler Master, Zalman, Zerotherm, Thermaltake, Scythe, et bien d'autres. Pour plus d'informations, sachez que nous avons récemment testé trois ventirads dans la rubrique Test ventirads (ou quelque chose comme ça). La fixation des ventirads se fait plus ou moins facilement selon les modèles, et doit impérativement se faire à l’aide pâte thermique (4 à 5€ à Montgallet) qui améliore la conduite de la chaleur d’un composant au radiateur.

Sachez également qu'il existe un dernier système de refroidissement, le watercooling, qui comme son nom l'indique, refroidit via un système de pompe à liquide chelou. Bien que terriblement esthétique, le watercooling cumule tous les inconvénients : montage laborieux, système bruyant, encombrant, nécessité d’avoir, planqué derrière ou sur votre boîtier, une pompe laide et grosse, sans compter le fait qu’une simple fuite peut littéralement détruire la totalité de votre PC, ce qui est très difficile à réaliser, mine de rien. Nous ne nous attarderons donc pas sur le refroidissement par eau (sachez qu’il s’agit en réalité d’un liquide chimiquement très proche du liquide de lave glace, à la différence que la couleur, pour des raisons d’esthétisme, n’est pas la même)

La ventilation du boîtier

Penchons nous maintenant sur l’aspect ventilation, c'est-à-dire l’apport d’air frais venant de l’extérieur et l’évacuation de l’air chaud de l’intérieur. La règle d’or, c’est que l’apport d’air doit être pratiquement le même que l’expulsion d’air. Explications : la ventilation du boîtier se fait uniquement avec des ventilateurs (le hardware, c’est logique). Ceux-ci, placés un peut partout sur la surface du boîtier, peuvent être orientés de différentes façons, vers l’intérieur ou l’extérieur, nous les appellerons ventilos d’apport ou d’évacuation.

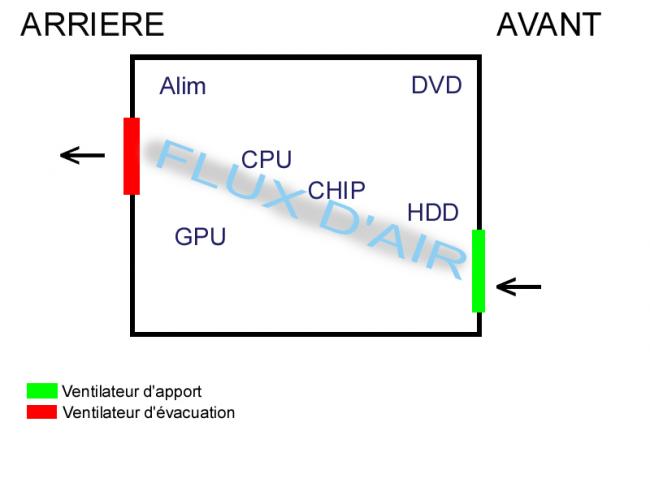

Ce schéma (très schématique) montre la configuration classique d’un PC correctement ventilé. Un ventilo dit d’apport à l’avant en bas, un ventilo d’évacuation à l’arrière en haut. A noter que l’alimentation fournit à elle seul un ventilateur d’évacuation. L’apport et l’évacuation (ici égaux, bon point donc) créent un flux d’air qui traverse le PC de part en part. Puisque nous avons judicieusement placés nos ventilos, le CPU, le chipset et la carte graphique profitent de ce flux. Ce schéma est bien évidemment utopique puisque l’apport et l’évacuation sont rarement égaux. Cependant, s’approcher le plus d’une égalité apport/évac peut se révéler être un jeu intéressant (pour les geeks). Vous l’aurez compris, plus il y a de ventilos bien placés et bien orientés, moins ça chauffe, mais ce n’est pas tout. L’optimisation du flux d’air et aussi déterminante. Vous devez donc vous démerder pour retirer tous les obstacles au flux : principalement de la filasse. Il y a toujours de la place pour planquer les nap (si vous en avez encore) les câbles d’alim et tout ce joyeux petit monde. Vous devrez donc y mettre du fric (ventilos, ventirads) et de l’huile de coude (hihi).

Enfin, il faut savoir que le silence des ventilateurs est fonction de leur prix, et si vous avez des ventilateurs type bas de gamme (Akasa), leur nombre combiné avec leur bruit peut transformer votre machine en un réacteur de Concorde. C’est pourquoi certains ont recourt à un petit boîtier 5.5 ou 3.5‘’ appelé rhéobus, qui vous permet de modifier la vitesse de vos ventilateurs, et donc leur bruit. Ainsi, lorsque vous regardez un petit film et que l’avion de chasse sous votre bureau vous exaspère, trois petits tours de boutons vous ferons retrouver un silence relatif. Bien évidemment, lorsque vous lancez un jeu particulièrement gourmand, qui fait par conséquent chauffer vos composants, n’oubliez pas de remettre vos ventilos à fond :)

Alexander Slyde
