Tutorial pour apprentis overclockers

Dossier overclocking

Ce dossier a pour but d’ apprendre aux « non initiés » les bases indispensables pour bien overclocker(o/c) un processeur (cpu). Ce guide se divisera en plusieurs chapitres que voici que voila :

-Pourquoi overclocker mon processeur ?

-Quels gains attendre ? Dans quelles applications ?

-Que risque mon PC ?

-Comment overclocker mon CPU ?

-Quelles sont les températures a ne pas dépasser?

-Comment refroidir mon cpu ?

-Quelle alimentation faut il ?

-Quels sont les meilleurs CPU pour l’ overclocking ?

-Overclocker ma carte graphique

-Comment tester la stabilité d’ un pc?

1/ Pourquoi overclocker mon processeur ?

Voici généralement la première question que les geeks débutants se posent. « Pourquoi o/c un cpu ». A vrai dire il y a plusieurs cas de figure, si par exemple votre pc commence a montrer ses limites dans les applications que vous utilisez couramment, o/c peut être la solution pour éviter une upgrade souvent chère. Grâce à l’ overclocking votre machine retrouvera un peu de sa vivacité perdue. 2ème cas, les processeurs d’ une même gamme étant tous construits autour d’ une architecture commune (ex : l’ architecture « core » pour les core2duo d’ Intel, la « K8 » chez AMD), acheter un petit modèle en vue de l’ overclocker et ainsi réaliser de belles économies, est intéressant. En effet les petits modèle chauffent moins et cela leur donne un potentiel de montée en fréquence souvent apréciable, nous y reviendrons plus loin dans ce guide. La troisième raison d’ augmenter la fréquence son cpu peu aussi tout simplement être un plaisir, de se rassurer en explosant les benchmarks ou en battant son record de fps dans les jeux. Ce dernier cas ne représentant qu’ une faible minorité de passionnés, nous ne nous y attarderons pas d’ autant que ces personnes n’ ont généralement pas besoin de conseils ;)

2/Quels gains attendre ? Dans quelles applications ?

Il est difficile de répondre à cette question de facon exacte. En fait tout dépend de l’ application en question et de son optimisation, évidemment de la fréquence du CPU et de la RAM mais aussi des timing de cette dernière. Cependant dans tout les cas de figure, un overclock permettra de meilleures performances pour un coût modique et même parfois nul. Mais d’ une manière générale ce seront surtout les logiciels d’ encodage, de compression et les jeux qui verront leurs performances s’ accroître.

3/Que risque mon PC ?

A vrai dire pas grand-chose, du moment que l’ overclock est pratiqué de facon raisonnable ou que vous êtes sur que vos températures ne sont pas trop élevées et que votre alimentation supporte le choc. Si cela ne l’ était pas on peut imaginer dans le pire des cas que l’ alimentation meurt et emporte avec elle tous vos chers composants ou que le cpu/gpu surchauffe et crame, endommageant en même temps la carte mère. Heureusement de nos jours des protections sont censées empêcher ce genre d’ accidents mais cela ne veut pas dire pour autant qu’ il faille faire tout et n’ importe quoi (c’est d’ ailleur le but de ce dossier) car un composant bien refroidit aura toujours une plus grande durée de vie qu’ un autre chauffant plus.

4/Comment overclocker mon CPU ?

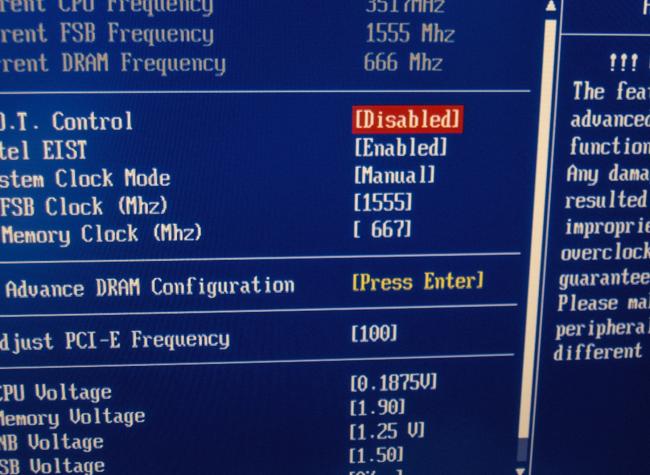

Enfin nous entrons dans le vif du sujet. Pour bien o/c son cpu, il faut tout dabord une carte mère non bridée (donc les pc de marque dehors), qu’ elle soit d’assez bonne qualité pour tenir toutes les fréquences sans planter et qu’ elle dispose de suffisamment d’ options dans son BIOS. A vrai dire, bien que selon les marques les options diffèrent le principe reste le même partout. Premièrement au démarage de votre ordinateur appuyez sur supr ou f8 selon la carte, vous êtes alors dans le BIOS. Pour rappel le BIOS est un petit programme contenu dans une mémoire flash soudée a même la carte mère. Deuxièmement, localisez le menu qui permet d’ overclocker, (son nom varie selon les marques donc consultez le manuel pour savoir) et rentrez dedans. Il faut savoir que la fréquence d’ un processeur résulte de la multiplication d’ une fréquence de bus (dont dépendent aussi d’ autres) et d’ un multiplicateur (d’ ou son nom). Pour o/c, il faut donc augmenter un de ces deux paramètres mais seule la modification du FSB est possible (sauf pour les séries « extrêmes » de chez Intel et AMD mais ces puces ne concernent que peut de monde par ce que 1000€ c’est cher).

La première chose a faire avant de se précipiter et de mettre le feu à la machine est de s’ assurer que le boitier est suffisamment aéré (voir plus loin pour les températures et les différents ventirads). Ensuite vous allez devoir passer en mode d’ overclocking manuel. Une fois cette formalité remplie bloquez les fréquences liées au FSB et dont l’ augmentation entraînerai des plantages. Il s’ agit des fréquences des bus pci et pci express, bloquez les à 33mhz pour le pci et 100mhz pour le pci express. Désactivez toutes les options de « spred spectrum », si vous possédez un Intel, désactivez le support « C1E » ainsi que les technologies « VT » et « EIST », chez AMD il suffit de désactiver le « cool & quiet ».

La seconde étape de l’ overclocking a pour but de déterminer la fréquence maximum que votre carte mère supporte. Pour cela, abaissez un maximum le coefficient multiplicateur de votre CPU et celui de la mémoire. Ensuite, augmentez le FSB par étapes pour trouver la valeur ou la carte ne marche plus normalement, tentez d’ ajouter un peu de tension sur le chipset (« NB Vcore) pour voir si le bus monte plus et mémorisez la fréquence max.

La troisième étape consiste à connaître la fréquence max de votre RAM. Abaissez le FSB a sa valeur d’ origine puis augmentez le cœfficient de la mémoire au maximum et le FSB pour repérer la frenquence RAM max, pour aller plus loin vous pouvez ajouter de la tension dans les barrettes (max 2v sans ventilation, 2.2v avec ventilation ou radiateurs et 2.6v avec les deux).

La quatrième étape consiste maintenant à overclocker le CPU en lui-même. Pour cela redescendez le FSB a sa valeur originelle et optez pour un ration RAM en deçà de sa valeur max. il faidra ensuite augmenter pas à pas le FSB jusqu’ a ce que le pc soit instable. Vous devrez alors ajouter de la tension sur le processeur pour pouvoir continuer d’ o/c. Pour finir, si voter overclocking tient sans avoir besoin de hautes tensions, diminuez les pour éviter une chauffe inutile.

5/Quelles sont les températures a ne pas dépasser? Comment refroidir mon cpu ?

Le paramètre température dépend bien évidemment de votre CPU mais sachez qu’ un composant bien refroidit ira toujours plus loin en overclocking qu’ un autre l’ étant moins. Chez Intel, les Pentium 4 et Pentium D étaient de véritables fours pouvant monter jusqu’ a 90°c et consommant une énergie faramineuse; néanmoins leur potentiel de montée en fréquence et très important (records de l’ ordre des 7ghz tout de même avec un refroidissement à l’ azote liquide) mais il faudra investir pour pouvoir bien les refroidir . Aujourd’ hui avec les core2duo ce problème est résolu car cette puce chauffe très peu et dépasser 60° est assez difficile. Chez AMD les Athlon64X2 chauffent la aussi peu, du moins les petits modèles, comme les core2 ils n’ aiment pas être au dessus de 60/65°.

Pour ce qui est du refroidissement, vous pouvez oublier le ventirad d’ origine, ses performances sont médiocres et le volume sonore rapidement énervent. Il vous faut donc en choisir un autre, de préférence en cuivre (matériau conducteur de chaleur) et possédant des heats pipes. Malheureusement le cuivre étant cher ses temps ci, il faudra souvent y mettre le prix (40€ et plus). Cependant un compromis existe, au lieu du tout cuivre il existe des ventirads mi alu mi cuivre au prix et aux performances intérmédiaires. Les meilleurs modèles actuels sont chez ZaLman (CNPS8000, CNPS9500, CNPS9700), Cooler Master (Eclipse, Hyper TX, Hyper UC) et Thermalright(SI-128, Ultra120, Ultra 90).

La seconde source de chaleur trop souvent oubliée, provient du chipset, veillez donc à le maintenir sous les 60° et pensez y au moment de l’ achat car certains chauffent à outrance tel le dernier nForce. De plus certaines cartes a prix réduit ne proposent qu’ un refroidissement tout juste suffisant. Il faudra dans ce cas envisager le remplacement du radiateur par un modèle plus performant comme ceux de chez Thermalright. Heureusement Aujourd’ hui de plus en plus de cartes mères sont équipées de heat pipe en cuivre mais un flux d’ air est toujours indispensable.

6/Quelle alimentation faut il ?

Pour pratiquer l’ overclocking dans de bonnes conditions, le choix de alimentation est primordial. En effet, augmenter les valeurs d’ un ou plusieurs composants entraîne forcément une hausse de leur consommation, l’ alimentation doit donc pouvoir fournir assez de puissance pour faire fonctionner la machine, 500watts semblent être un minimum ou plutôt 30A sur les rails +12v cumulés (beaucoup plus si vous possédez un Pentium ou/et une carte graphique haut de gamme). Mais ce n’est pas tout. Une alimentation d’ overclockeur se doit aussi de participer au bon refroidissement du boitier, préférez donc un modèle à ventilateur 12cm (ou plus). Votre bloc se doit aussi d’ avoir un bon rendement, par souci d’ économie sur votre facture EDF mais aussi car un haut rendement est synonyme de dégagement calorifique moindre pour des raisons qui dépassent l’ objet de ce dossier. Pour s’ assurer du bon rendement d’ une alim rien de plus simple, un label a été crée pour cela : le label 80 plus (porté par toutes les alimentations ayant un rendement supérieur a 80% dans la plupart des conditions d‘utilisation). Les références actuelles se trouvent chez Seasonic avec les s12 et leur équivalentes modulaires les m12, ces alimentations sont ultra silencieuses ont un excellent rendement et des tensions parfaitement stables mais sont chères. La concurrence est souvent très proche et moins chère que Seasonic, on peut citer les blocs Antec, Silverpower, Akasa, Zalman….d’ une manière générale, il faut éviter les alimentations « no name » .

7/Quels sont les meilleurs CPU pour l’ overclocking ?

En théorie, tous les processeurs sont bons à l’ overclocking…ce n’ est pas faux…ce n’ est pas vrai non plus. Si l’ on prend l’ exemple d’ un bon vieux Pentium 4, pour pouvoir obtenir des gains intéressants il faudra investir dans un système de refroidissement imposant et être sûr de pouvoir payer sa facture d’électricité à la fin de l‘année. Le but principal de l’ overclocking étant de faire des économies, un P4 ne conviendra pas. Actuellement les meilleurs cpu pour l’ overclocking sont incontestablement les core2 d’ Intel, tous (ou presque) peuvent dépasser les 3ghz sans trop de chauffe, les records mondiaux étant autour de 6ghz. Viennent ensuite les AthlonX2 qui aujourd’ hui se vendent de moins en moins car n’ offrant plus de performances satisfaisantes face aux Intel tout en se trouvant au même prix. Sachez toutefois que ces puces passent toutes les 2.5ghz sans encombre. La récente sortie des Phenom n’a pas changée la donne, voire l’a encore entamée (300mhz d‘ overclocking c‘est franchement minable…même pour un AMD). En résumer, si vous souhaitez des performances à moindre coût, optez pour les petits Intel comme les e4400, e4300 et les récents Pentium e2360 et e2340. Avec une carte mère aux alentour de 100€ architecturée soit sur un p35 (nouvelles Gigabyte) ou un nForce6 (série p6n chez MSI) la barre des 3ghz sera cassée vite fait.

8/Overclocker ma carte graphique

Et oui ! A croire que tout ce qui bouge s o/c ! la carte graphique n’ échappe pas à la règle. Overclocker une carte graphique est très simple puisque cela se déroule sous windows et peut être maintenant fait directement via les drivers nVidia et AMD. On peut aussi employer des logiciels plus pointus tel l’ excellent Riva Tuner téléchargeable gratuitement. Il est ensuite très simple de modifier les fréquences de sa carte, généralement avec l’ aide de sliders. Précisons que dans une majorité de cas, la tension du gpu n’a pas besoin d’ être touchée.

9/Comment tester la stabilité d’ un pc?

Une fois tous vos réglages effectués, il ne reste plus qu’ a s’ assurer de la stabilité de son pc, c’ est très simple. Plusieurs logiciels existent, voici les plus connus (et ceux que j’utilise) :

-Super PI, test CPU

-Memtest, test RAM

-3dmark07, test CPU/Carte 3d

-CPUstabtest, test CPU

Laissez tourner les pc sous un de ces logiciels pendant 2h pour pouvoir s’ assurer qu’ il est stable. Tachez de garder un œil sur les températures grâce à un soft comme Core Temp ou Everest par exemple. Si le pc n était pas stable ou si vous constatiez l’ apparition d’ artefacts, abaissez vos fréquences.
